Use o TOPODATA no TFG para compreender a forma geral do relevo, localizar cristas e vales, comparar faixas de declividade e formular hipóteses de implantação. Baixe o produto que cobre a área, registre versão e resolução, trabalhe num sistema de coordenadas adequado, recorte com uma margem de contexto e gere derivados no QGIS. O dado é valioso para diagnóstico territorial, mas não substitui levantamento topográfico, curvas cadastrais nem sondagem do lote.
Essa diferença define a linguagem do trabalho. Um modelo de elevação permite indicar tendências e condicionantes em sua escala; não autoriza fixar cota de piso, muro, drenagem ou movimento de terra executivo sem base compatível.
Comece pela pergunta que o relevo precisa responder
Evite produzir mapas de altitude e declividade apenas porque o software oferece esses comandos. Defina a decisão: localizar áreas relativamente planas, entender escoamento superficial, reconhecer barreiras de acesso, comparar orientações de vertente ou identificar onde o terreno muda de forma. Cada pergunta pede derivado, simbologia e escala distintos.
O TOPODATA é um banco geomorfométrico desenvolvido pelo Instituto Nacional de Pesquisas Espaciais. Em uma apresentação oficial de 2026, o INPE descreve o acesso ao TOPODATA, seu pré-processamento de dados SRTM de três para um segundo de arco e produtos como declividade, orientação de vertentes, curvaturas, formas de terreno, divisores e talvegues. Esse refinamento melhora a grade e a disponibilidade dos derivados, mas não cria observação de campo a cada célula.
Registre o nome exato do produto usado. Elevação, declividade e orientação já derivadas respondem a variáveis diferentes. Se você calcular novamente um derivado a partir do modelo de elevação, documente parâmetros e ferramenta para não misturá-lo com a camada distribuída pelo projeto.

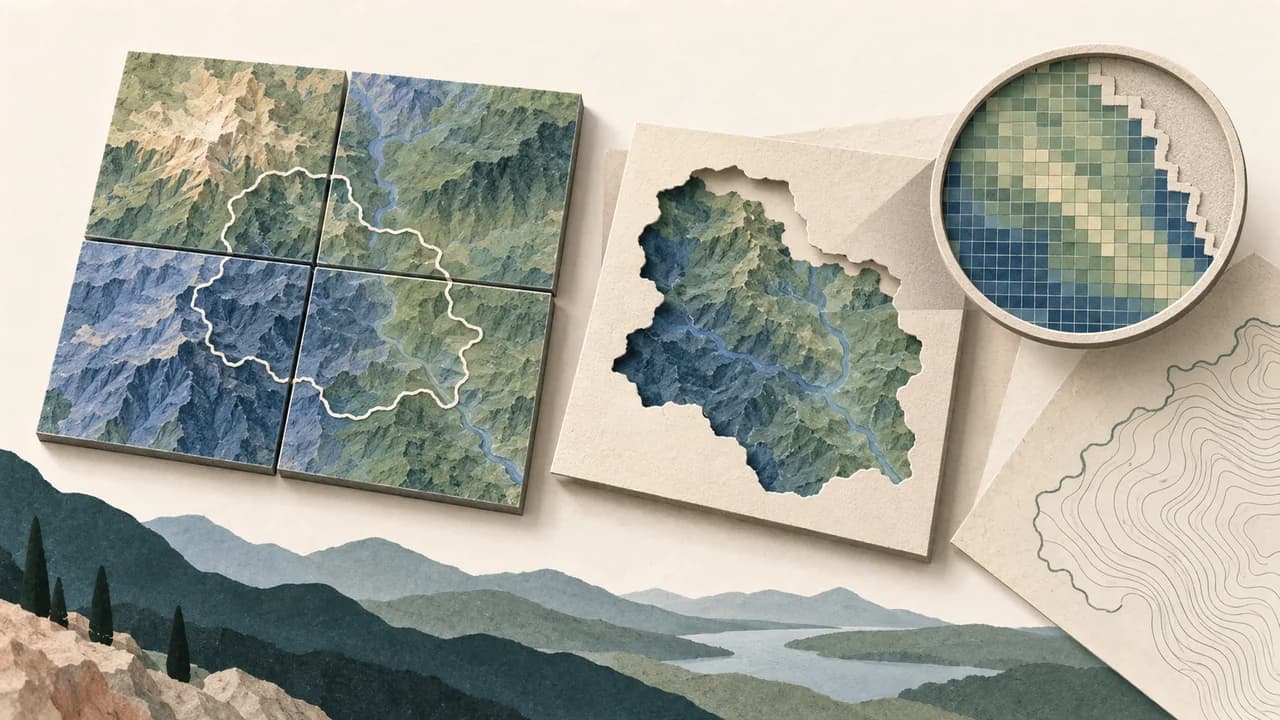

Selecione mosaico, sistema e recorte com contexto
Localize a área no portal de dados georreferenciados do INPE e identifique as folhas necessárias. Um terreno próximo à borda pode atravessar dois ou quatro arquivos. Monte o mosaico antes de recortar para impedir descontinuidade no cálculo junto às emendas.
Confira o sistema de referência e a unidade vertical. Para calcular declividade, a relação entre tamanho do pixel no plano e valor de elevação precisa ser coerente. Trabalhar diretamente em graus pode exigir tratamento específico; para análises locais, reprojetar uma cópia para sistema métrico adequado torna medidas e buffers mais compreensíveis. Preserve o original.
Recorte além do limite exato do lote. Operações de vizinhança precisam de células ao redor, e a leitura arquitetônica depende do contexto de encosta, vale e drenagem. Uma margem coerente com a pergunta é melhor que um número universal. Depois do processamento, você pode apresentar o enquadramento final, sem perder a base ampliada usada no cálculo.

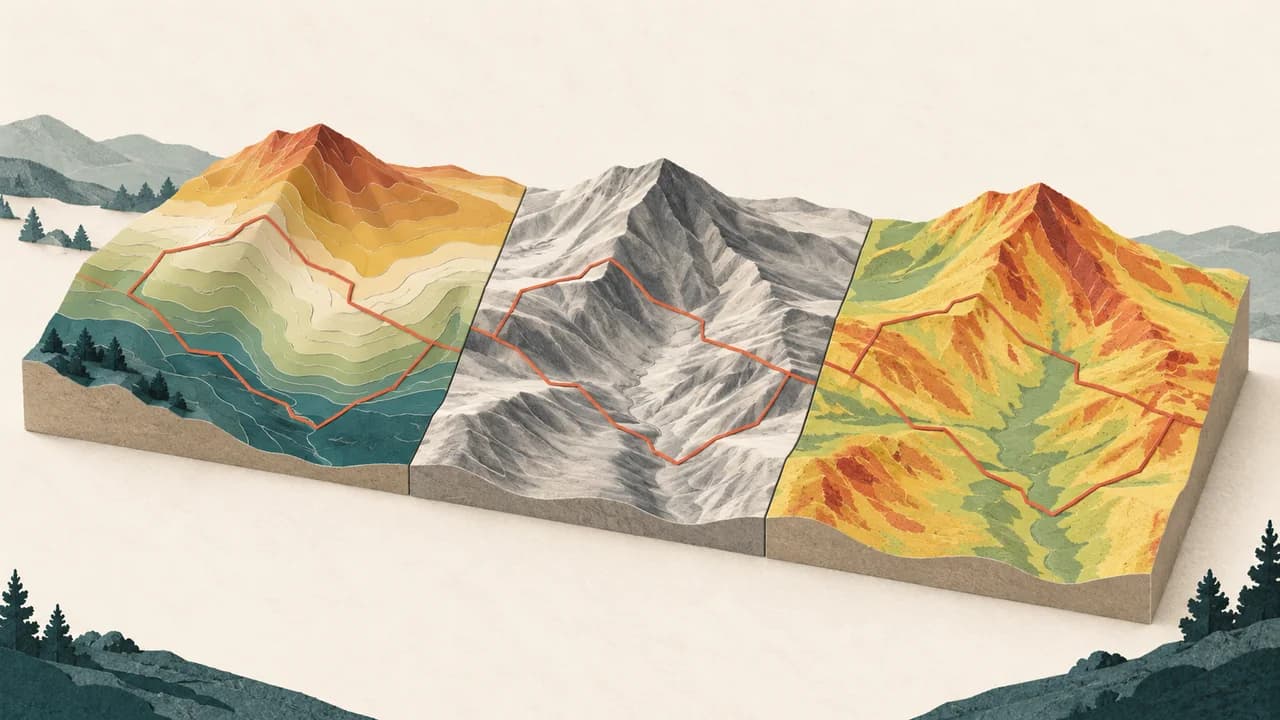

Leia elevação, relevo sombreado e declividade separadamente
O modelo de elevação armazena uma altitude para cada célula. Uma rampa de cores hipsométrica ajuda a reconhecer patamares e amplitudes, mas a escolha da classificação altera a aparência. Informe unidade, intervalo e método; não use muitas classes que insinuem precisão superior ao dado.
O relevo sombreado simula luz sobre a superfície para tornar cristas e vales visíveis. A documentação atual de análise de terreno do QGIS explica que o hillshade depende do azimute e do ângulo vertical da fonte de luz. Portanto, ele é uma técnica de visualização, não um mapa de insolação real. Mudar o azimute pode realçar ou esconder feições.
A declividade representa a inclinação calculada entre células vizinhas e pode ser expressa em graus ou porcentagem conforme a ferramenta. Não misture as duas unidades. Se a banca exige classes normativas, consulte a norma ou legislação aplicável e declare o critério; classes automáticas de cor não substituem enquadramento legal.
Configure os derivados sem exagerar o terreno
No QGIS, salve cada saída como arquivo, não apenas camada temporária. Confira extensão, resolução, SRC, valor de ausência e unidade. O fator Z ajusta a relação entre unidades horizontais e verticais; não o aumente para deixar o mapa “mais dramático”. Exagero visual pode servir a uma perspectiva explicativa, desde que declarado, mas não deve contaminar o cálculo.
Um fluxo mínimo e rastreável contém:
- modelo de elevação original e metadados preservados;
- mosaico e reprojeção documentados, quando necessários;
- recorte com margem suficiente para o cálculo;
- derivado salvo com parâmetros e unidade;
- comparação com curvas, imagens ou pontos independentes disponíveis.
Evite gerar curvas de nível extremamente próximas a partir de um raster regional. O software pode desenhá-las, porém a densidade gráfica não aumenta a informação altimétrica. Escolha equidistância compatível com resolução e amplitude do relevo e diferencie essas curvas derivadas de um levantamento topográfico.
Transforme o mapa em hipótese de implantação
Relacione padrões a decisões, não pixels isolados. Áreas de menor declividade podem indicar locais a investigar para acesso ou implantação, mas também coincidir com fundo de vale, inundação, solo inadequado ou vegetação a preservar. Encostas orientadas ao norte podem ter comportamento solar diferente, porém entorno e obstruções continuam relevantes.
Cruze relevo com hidrografia, vias, ocupação, legislação e observação de campo. Se uma linha de drenagem derivada não coincide com evidência visível, investigue escala, depressões do modelo, intervenções urbanas e atualização das fontes. Não redesenhe o resultado para fazê-lo caber na hipótese inicial.
Apresente pelo menos uma comparação de alternativas: acesso por cotas diferentes, volume paralelo ou transversal às curvas, implantação compacta ou fragmentada. Mantenha constantes as premissas e mostre consequências sobre corte, aterro, percurso e drenagem. Essa aplicação cria valor próprio maior que uma prancha isolada de cores.
Declare o que o TOPODATA não consegue mostrar
Um modelo regional não captura com confiabilidade todos os muros, taludes recentes, valetas, aterros, pequenas depressões e mudanças de lote. Cobertura vegetal e edificações também podem influenciar produtos de elevação conforme a origem. A data e o método do dado importam tanto quanto a resolução nominal.
Na metodologia, registre fonte, produto, resolução, sistema, data de acesso, recorte e ferramentas. Na prancha, use fonte e escala e inclua uma nota clara quando a base serve a diagnóstico preliminar. Para organizar o levantamento complementar, consulte como levantar dados do terreno para começar o TFG.
Se a decisão envolve implantação executiva, acessibilidade, drenagem detalhada ou cálculo de movimento de terra, procure levantamento planialtimétrico e apoio profissional. Compare o modelo regional com pontos conhecidos em vez de assumir que a superfície é precisa no lote.
Faça uma auditoria antes de apresentar
Observe a camada em diferentes escalas e procure bordas de mosaico, faixas sem dado e valores extremos. Gere um perfil sobre um percurso conhecido e confira se a forma faz sentido. Compare cristas, vales e cursos d’água com imagem recente e cartografia oficial.
Revise unidade e legenda. Uma declividade em graus apresentada como porcentagem muda completamente a interpretação. Verifique se o raster foi reamostrado várias vezes, pois cada transformação pode suavizar ou alterar valores. Prefira derivar os produtos a partir de uma base de trabalho preparada uma única vez.
O diagnóstico está pronto quando o leitor entende qual superfície foi usada, que operação gerou cada mapa, qual decisão arquitetônica ela informa e quais verificações ainda são necessárias. Assim, o TOPODATA amplia a leitura do território sem fingir a precisão de um levantamento que ele não pretende fornecer.
Guarde ainda uma pequena ficha de processamento com nome das entradas, data, SRC, tamanho de pixel, extensão, algoritmo e parâmetros. Essa ficha evita que a imagem final se separe do método e permite refazer o mapa quando o limite da área mudar. Se uma nova base altimétrica for adotada, gere novamente todos os derivados relacionados; não misture hillshade antigo, declividade nova e curvas de outra superfície na mesma prancha.
