Para um TFG localizado no Brasil, SIRGAS 2000 é o referencial geodésico de partida mais comum, e uma projeção UTM da zona que contém a área de estudo costuma ser adequada para medir distâncias e áreas em escala local. A escolha completa, porém, não termina no nome “SIRGAS 2000”: você precisa distinguir datum, projeção, zona e hemisfério, verificar o SRC original de cada camada e reprojetar quando necessário. Apenas mudar o rótulo de uma camada com coordenadas erradas não corrige sua geometria.
O objetivo é manter um encadeamento verificável: localizar o terreno, identificar o referencial dos dados recebidos, escolher um sistema projetado compatível com a extensão da análise e testar o resultado com coordenadas, sobreposição e medidas conhecidas.
Entenda o que cada parte do SRC decide

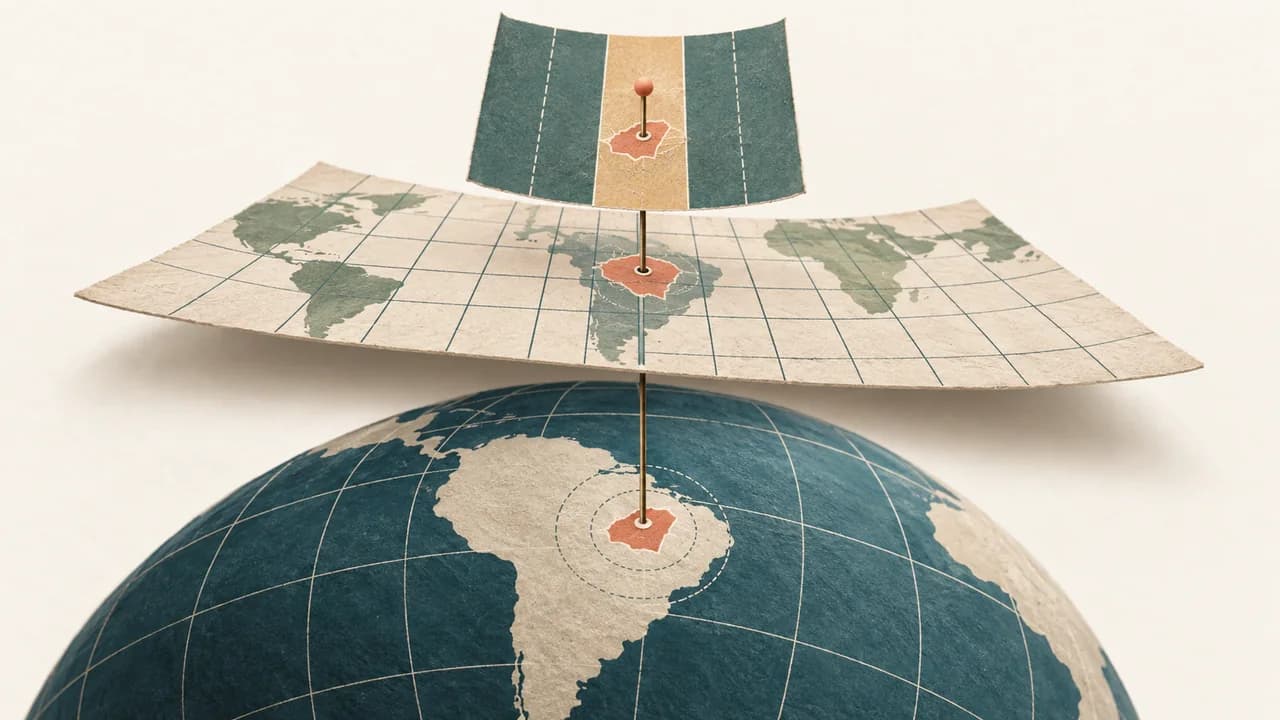

O datum ou referencial geodésico define a estrutura usada para posicionar pontos sobre a Terra. O IBGE identifica o SIRGAS2000 como o referencial geodésico oficial do país. Sua realização adotada no Brasil usa época de referência 2000,4 e uma concepção geocêntrica, adequada ao posicionamento por satélite.
A projeção transforma a superfície curva em um plano. Essa transformação sempre introduz deformações; o que muda é onde e quanto elas afetam distâncias, áreas, ângulos ou formas. UTM divide o globo em faixas longitudinais e usa coordenadas planas, geralmente expressas em metros. Para uma área concentrada dentro de uma zona, isso facilita medições no QGIS.
A zona seleciona a faixa longitudinal da projeção. O hemisfério também faz parte da definição. Portanto, “SIRGAS 2000” sozinho pode representar coordenadas geográficas em latitude e longitude ou várias projeções planas diferentes. Confira o nome completo e o código EPSG mostrado pelo QGIS, não apenas uma palavra reconhecível.
Localize a zona antes de escolher o código

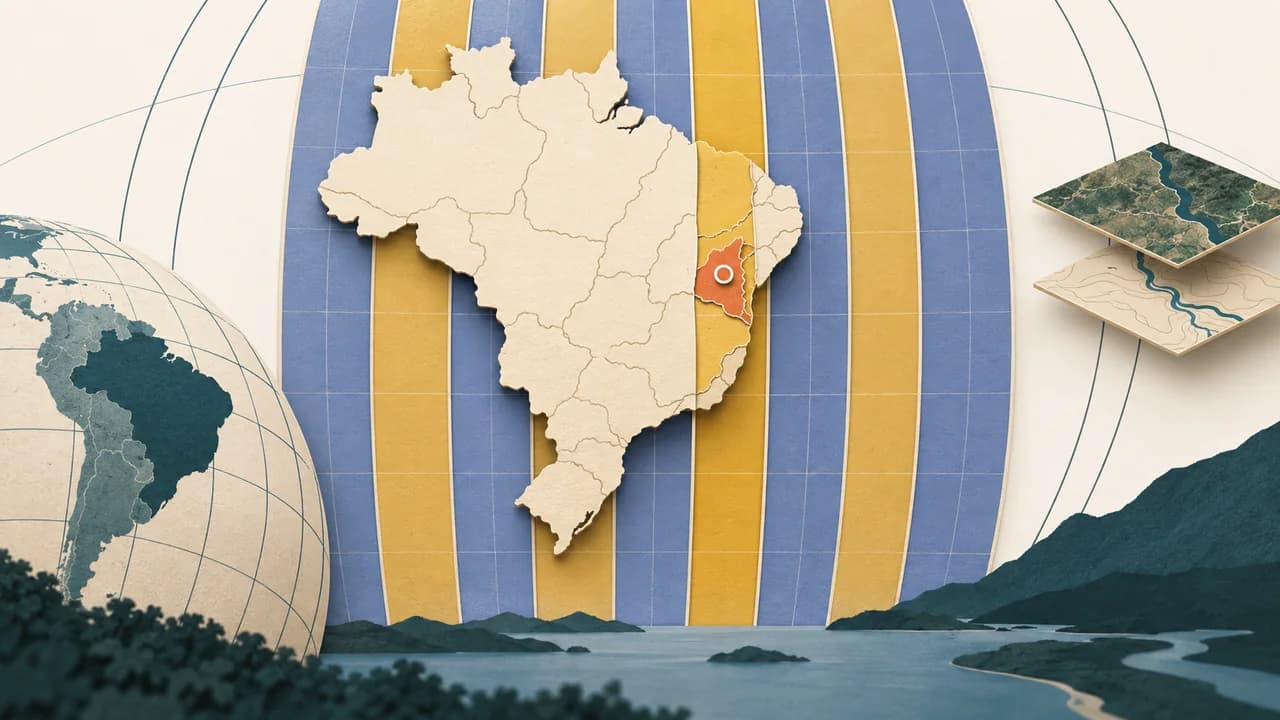

Use a longitude aproximada do centro da área de estudo para identificar a zona UTM. O seletor de SRC do QGIS permite pesquisar pelo nome do referencial e da zona, observar a área de uso e pré-visualizar sua cobertura. Não escolha um código apenas porque apareceu em outro TFG da mesma região administrativa: um estado extenso pode atravessar mais de uma zona.
Quando o terreno fica próximo ao limite entre zonas, considere a extensão total do estudo. Um lote compacto pode ser tratado na zona que contém seu centro, com deformação pequena para a escala acadêmica; um corredor regional, uma bacia extensa ou uma análise interestadual pode exigir outra projeção. Nesse caso, a decisão deve considerar finalidade e tolerância, e pode merecer orientação de cartografia ou geoprocessamento.
No QGIS, defina primeiro o SRC do projeto e depois observe cada camada. A reprojeção “em tempo real” permite visualizar dados de sistemas diferentes juntos, mas não muda o arquivo de origem. Para processamentos, medições e exportações consistentes, padronize as camadas de trabalho em um sistema escolhido conscientemente.
Descubra o SRC original sem adivinhar
Arquivos GeoPackage, GeoTIFF e muitos shapefiles carregam informações de referência. Uma tabela CSV com coordenadas pode exigir que você informe se as colunas representam longitude e latitude ou valores projetados. Um desenho CAD pode não ter qualquer referência geográfica. Leia metadados, documentação do produtor e arquivos auxiliares antes de atribuir um sistema.
Os valores ajudam a detectar incompatibilidade, mas não bastam para “chutar” o código. Longitude e latitude do Brasil aparecem em graus com valores negativos; coordenadas UTM aparecem como números em metros, com convenções próprias. Sistemas distintos podem produzir números parecidos e áreas visualmente próximas quando o zoom é amplo.
Abra uma camada oficial de referência e teste feições conhecidas. Se uma base cai no oceano, em outro continente ou deslocada por centenas de metros, pare antes de mover manualmente o desenho. Investigue unidade, ordem das colunas, datum, zona e hemisfério. O FAQ do projeto de mudança de referencial do IBGE explica as diferenças conceituais entre referenciais clássicos e o SIRGAS2000 e aponta ferramentas oficiais para transformação.
Não confunda atribuir SRC com reprojetar

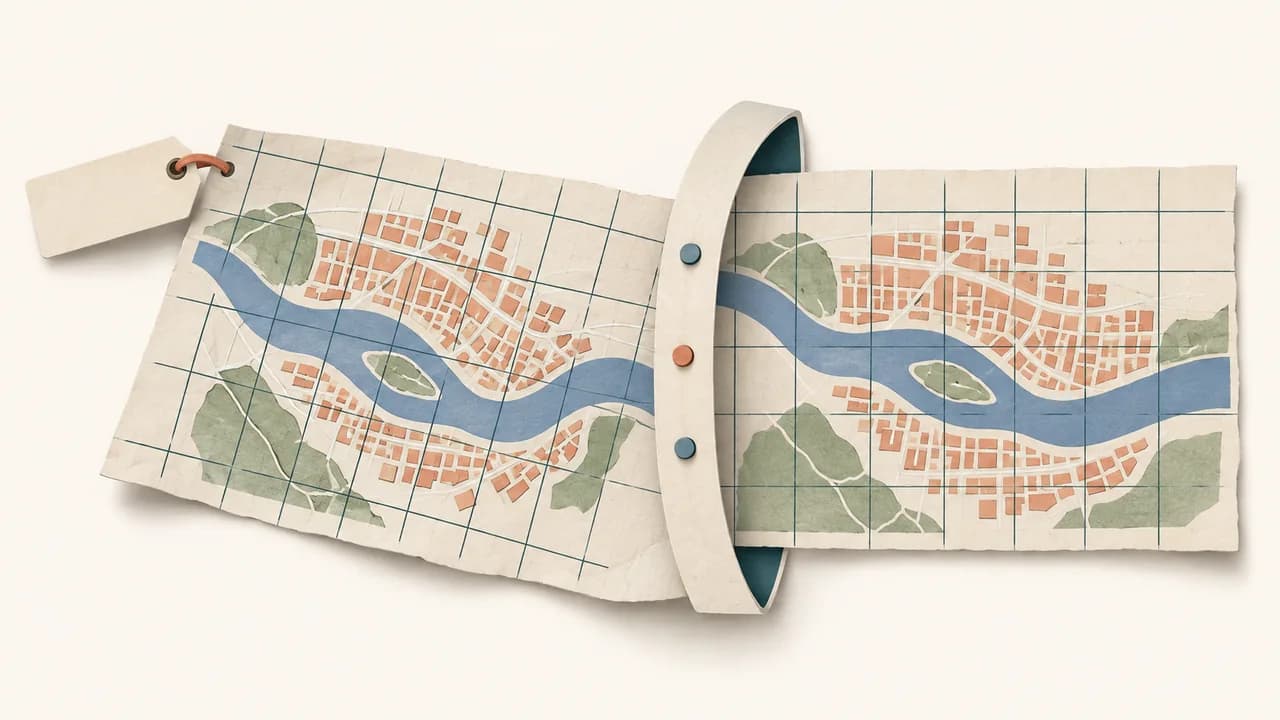

Atribuir um SRC diz ao software como interpretar os números que já existem. A operação não recalcula as coordenadas. Use-a quando o arquivo perdeu a identificação, mas você possui evidência do sistema em que foi criado. Se a camada tem coordenadas em um sistema e você atribui outro, ela muda de lugar apenas porque o QGIS passa a interpretar os mesmos números de forma diferente.
Reprojetar cria novas coordenadas equivalentes em outro sistema. A documentação de projeções do QGIS descreve seleção de SRC, transformação e comportamento do projeto. Salve a camada reprojetada com nome claro e preserve o original para auditoria.
Um procedimento seguro segue quatro decisões:
- identificar o SRC de origem com metadados ou informação do produtor;
- escolher o SRC de destino conforme localização, extensão e tipo de medida;
- reprojetar uma cópia, registrando a transformação aplicada;
- validar posição e dimensão contra uma referência independente.

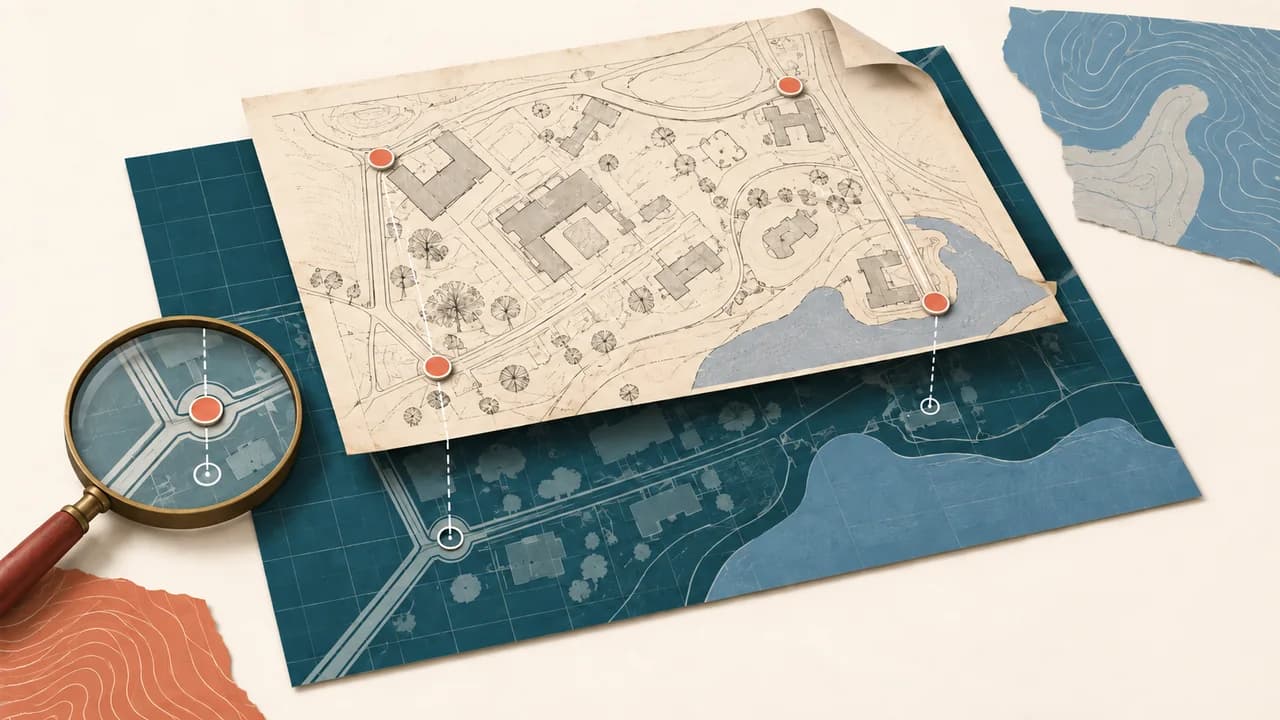

Não use ferramentas de deslocamento ou escala para “encaixar” uma camada que deveria passar por transformação cartográfica. Se a fonte é uma imagem sem coordenadas, o processo adequado é georreferenciar o mapa no QGIS, não apenas declarar um SRC.
Meça somente depois de conferir unidades e extensão
Para calcular área de lote, distância entre pontos ou comprimento de percurso, prefira uma camada projetada em unidade adequada e dentro da área de uso do sistema. Confira se a ferramenta está medindo no plano da camada, no elipsoide configurado ou por outro método. Resultados podem variar quando projeto e camada usam sistemas diferentes.
Faça um teste com uma dimensão conhecida: largura aproximada de uma quadra, distância entre marcos confiáveis ou área publicada por fonte oficial. O objetivo não é forçar igualdade perfeita, mas detectar erro de ordem de grandeza. Se um lote de alguns milhares de metros quadrados aparece em milhões ou em fração mínima, reveja unidades e SRC antes de seguir.
Para desenhos arquitetônicos em milímetros, a questão é adicional. Um arquivo CAD local pode ter origem arbitrária e unidade de desenho, sem posição geográfica. Defina se ele será mantido como desenho de projeto ou inserido numa base georreferenciada por pontos conhecidos. Não transforme automaticamente milímetros em coordenadas UTM sem uma relação espacial documentada.
Registre a decisão no método e na prancha
No texto metodológico, informe o sistema completo do projeto, o sistema original das fontes, a ferramenta de transformação e a data dos dados. Se usou uma zona UTM, explique que ela foi escolhida pela localização e extensão da área. Não é necessário ensinar toda a geodésia, mas a banca precisa saber como as medidas foram produzidas.
Na prancha, apresente escala gráfica, norte, fonte, data e sistema de referência quando a informação cartográfica sustentar análise. Evite misturar camadas de diferentes anos ou escalas sem legenda. Uma sobreposição visualmente limpa pode continuar metodologicamente frágil se não houver procedência.
Por fim, abra o projeto em outro ambiente ou após reiniciar o QGIS e confirme que as camadas permanecem juntas. Compare coordenadas de um ponto conhecido, faça uma medida simples e verifique a área de uso do SRC. Quando localização, geometria e unidade concordam, SIRGAS 2000 e UTM deixam de ser códigos escolhidos por costume e passam a formar uma decisão técnica rastreável do TFG.
Mantenha uma tabela curta de procedência com nome do arquivo, produtor, data, SRC de origem, SRC de trabalho e operação realizada. Ela evita que uma camada reprojetada seja confundida com o original e facilita atualizar o diagnóstico quando surgir uma edição mais recente. Em trabalhos colaborativos, combine também uma convenção de nomes; códigos corretos não impedem erro quando versões distintas circulam com o mesmo título.
