Georreferenciar um mapa no QGIS significa relacionar pontos reconhecíveis da imagem a coordenadas conhecidas em uma base de referência. O objetivo não é apenas fazer duas camadas “parecerem encaixadas”, mas produzir um arquivo cuja posição, transformação e incerteza possam ser explicadas. Para um TFG, o caminho seguro é identificar a origem do documento, escolher uma referência compatível com a escala de análise, distribuir pontos de controle pelo quadro, medir os resíduos e conferir o resultado sobre feições que não participaram do ajuste.
Uma planta escaneada, uma carta antiga, um croqui institucional e uma fotografia aérea são fontes diferentes. Antes de abrir o Georreferenciador, registre autoria, data, escala original, deformações físicas e finalidade do uso. Se a imagem não mostra feições estáveis e localizáveis, nenhum algoritmo cria precisão que o documento não possui.
Defina o que será alinhado e para qual uso
Comece formulando a saída esperada. Uma imagem usada apenas para localizar aproximadamente um edifício em uma leitura regional admite tolerância diferente de uma base destinada a medir recuos ou desenhar limites de lote. Georreferenciamento não transforma uma planta ilustrativa em levantamento topográfico nem substitui documento cadastral, matrícula, planta aprovada ou levantamento de campo.
Confira também se o arquivo já possui referência espacial. Alguns GeoTIFFs e arquivos acompanhados de world file podem chegar posicionados; atribuir outro sistema sem entender o original desloca a camada. Quando a imagem é realmente não referenciada, o Georreferenciador documentado pelo QGIS permite alinhar raster ou vetor a um sistema conhecido por meio de pontos de controle no terreno, os GCPs.
Escolha uma camada de referência cuja procedência seja compatível com a pergunta. Para uma carta municipal, uma base oficial pode ser suficiente; para limites de uma pequena parcela, a escala e a precisão podem ser inadequadas. O guia de introdução ao ambiente SIG com QGIS do IBGE ajuda a distinguir sistema de referência, projeção, escala e resolução antes de combinar dados.
Escolha pontos de controle que possam ser repetidos
Um bom ponto de controle é identificável tanto na imagem quanto na referência. Interseções de vias estáveis, quinas de edifícios preservados, pontes, vértices de quadras e marcos cartográficos podem funcionar. Copa de árvore, margem móvel de rio, sombra, veículo e detalhe borrado não oferecem a mesma repetibilidade. Se o documento é histórico, confirme que a feição existia na data representada.

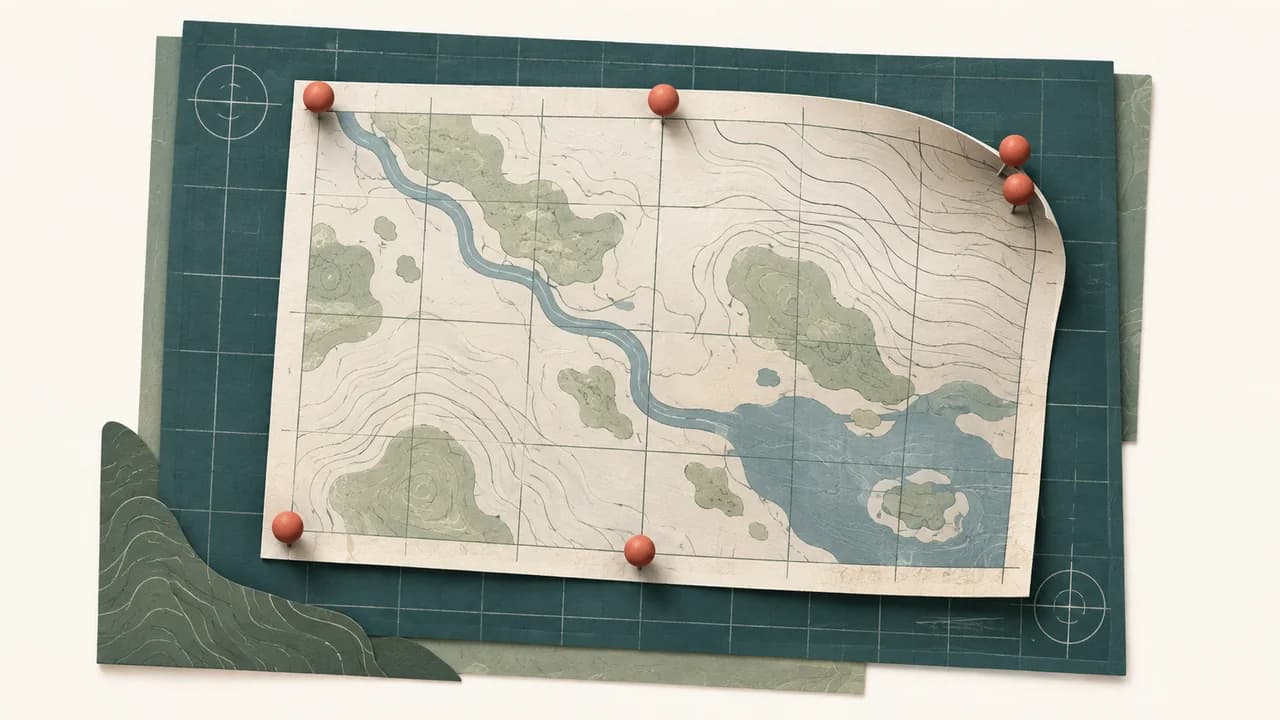

Distribua os pontos ao redor da área útil e, quando possível, também no interior. Vários pontos quase coincidentes em um único canto descrevem bem aquele pequeno trecho, mas deixam o restante da imagem pouco controlado. Pontos colineares também limitam a capacidade de estimar deformações em duas dimensões. Mais pontos só ajudam quando são independentes e confiáveis; acumular cliques imprecisos pode piorar o ajuste.
No QGIS, você pode capturar a coordenada a partir do mapa principal ou digitá-la quando vem de uma fonte conhecida. Antes de adicionar dezenas de pontos, faça um conjunto inicial, execute uma transformação provisória e observe os resíduos. Um ponto com erro muito maior merece investigação: talvez a feição tenha sido identificada de forma diferente, talvez a referência esteja em outro sistema ou a imagem tenha deformação local.
Separe sistema de referência, transformação e reamostragem
O sistema de referência define como as coordenadas serão interpretadas. A transformação descreve como a imagem será deformada para que os pontos se aproximem das posições-alvo. A reamostragem define como os valores dos pixels serão calculados na nova grade. São decisões relacionadas, mas não intercambiáveis.
Transformações simples preservam melhor a geometria original quando o documento sofreu apenas rotação, deslocamento e mudança de escala. Modelos mais flexíveis podem acomodar distorções de digitalização ou de uma folha antiga, porém também podem criar curvaturas artificiais entre pontos. Escolha o modelo menos complexo que represente a deformação observada e verifique o comportamento fora dos GCPs. O próprio QGIS apresenta as famílias disponíveis, seus requisitos e opções de saída na documentação do Georreferenciador.
Para mapas temáticos e imagens contínuas, métodos de interpolação suave podem ser adequados; para classes discretas, uma reamostragem que misture valores pode inventar categorias intermediárias. A decisão depende do tipo de dado, não da aparência mais bonita. Registre no método qual transformação e qual reamostragem foram usadas.
Leia o erro sem procurar um número mágico
O resíduo mostra a diferença entre a posição prevista pelo modelo e a coordenada informada para cada ponto. Ele ajuda a detectar inconsistências, mas não resume sozinho a qualidade da fonte. Um erro médio pequeno pode resultar de pontos concentrados ou de um modelo excessivamente flexível. Também não comprova a posição de feições que não participaram do ajuste.
Faça a auditoria em uma ordem simples:
- revise o ponto com maior resíduo e confirme se a mesma feição foi marcada nas duas camadas;
- observe se os vetores de erro apontam numa direção comum, sinal de possível problema de sistema ou identificação;
- retire apenas pontos comprovadamente errados, nunca os que apenas “atrapalham” o número final;
- valide o resultado em feições independentes distribuídas pela área.
Interprete o erro na unidade do sistema de destino e em relação à escala de uso. Um deslocamento tolerável numa leitura metropolitana pode ser inaceitável numa implantação. Declare a tolerância adotada e por que ela atende à finalidade acadêmica. Se a fonte não permite esse nível, reduza a afirmação ou procure uma base melhor.
Exporte e confira o resultado fora do ajuste
Defina um arquivo de saída rastreável, preferencialmente sem substituir o original. Salve também os pontos de controle e anote o SRC de destino, o modelo e a data da operação. Esses registros permitem refazer o procedimento quando a base muda ou a banca pergunta como o mapa foi produzido.

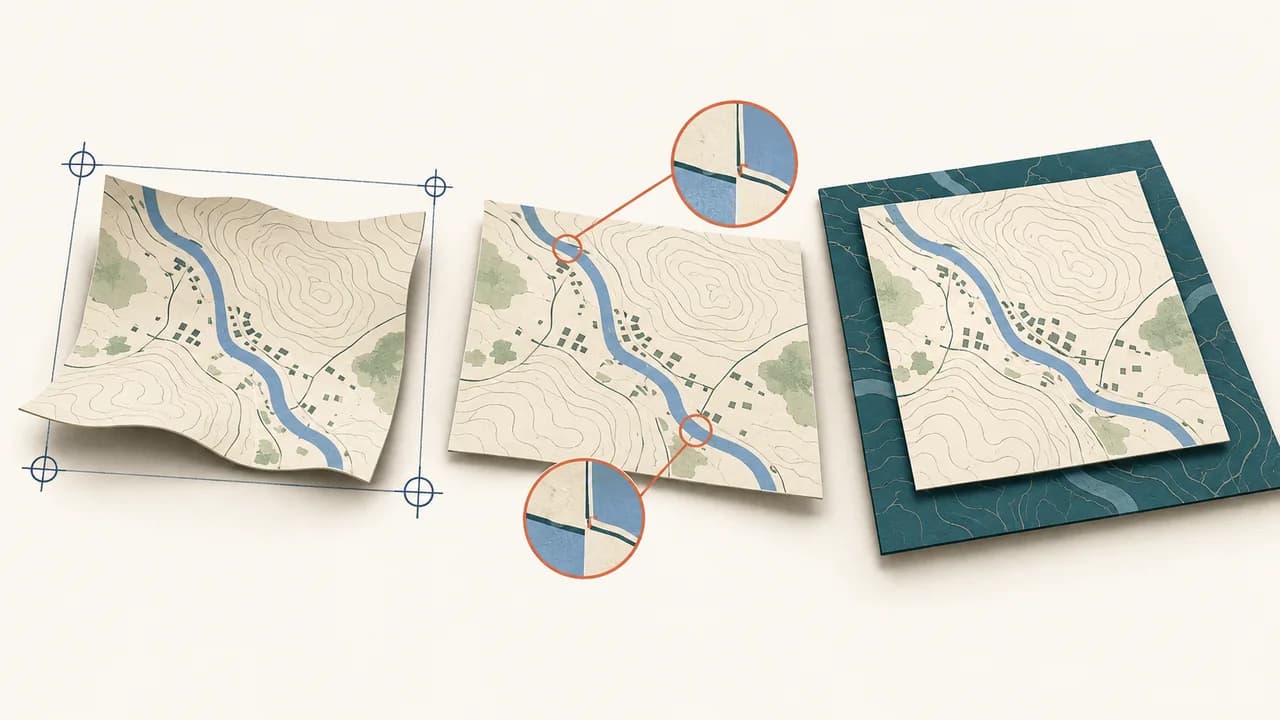

Abra o raster transformado em um projeto limpo e sobreponha-o à referência. Diminua temporariamente a opacidade ou alterne a visibilidade para conferir vias, quinas e margens. Observe sobretudo as bordas e as áreas entre GCPs. Depois teste uma feição que não foi usada no modelo; essa é uma verificação mais honesta do que olhar apenas os pontos conhecidos.
Confira ainda se o arquivo continua posicionado depois de fechar e reabrir o QGIS. Se a saída depender de um world file separado, mantenha os dois juntos e documente essa dependência. Quando possível, exporte como GeoTIFF com a referência incorporada e preserve o master escaneado sem edição.
Mostre no TFG o que o georreferenciamento permite concluir
Na metodologia, identifique o documento de origem, a base de referência, o sistema de coordenadas, a transformação, a reamostragem, o número e a distribuição dos pontos e a forma de validação. Na prancha, informe fonte e data; não apresente a imagem ajustada como se tivesse sido levantada por você.
Se a planta antiga serviu para comparar ocupação, use o resultado para localizar permanências e mudanças dentro da tolerância declarada. Se serviu apenas de apoio visual, diga isso. Medições de limite, cota ou área exigem fonte e precisão compatíveis. Para estruturar essa cadeia de procedência, veja também como usar dados oficiais na análise do terreno.
O arquivo está pronto quando outra pessoa consegue reconhecer os pontos, repetir o procedimento, entender o erro e saber até onde a imagem pode sustentar uma decisão. Esse registro transforma um encaixe visual em evidência cartográfica responsável e deixa claro quais etapas ainda dependem de levantamento profissional.
Antes da entrega, arquive uma captura da tabela de pontos e uma imagem da sobreposição final. Elas não substituem os arquivos editáveis, mas preservam a leitura usada na versão apresentada. Se algum GCP for corrigido depois, atualize o raster, o registro metodológico e a prancha em conjunto, para que a evidência publicada não descreva uma versão anterior do ajuste.
