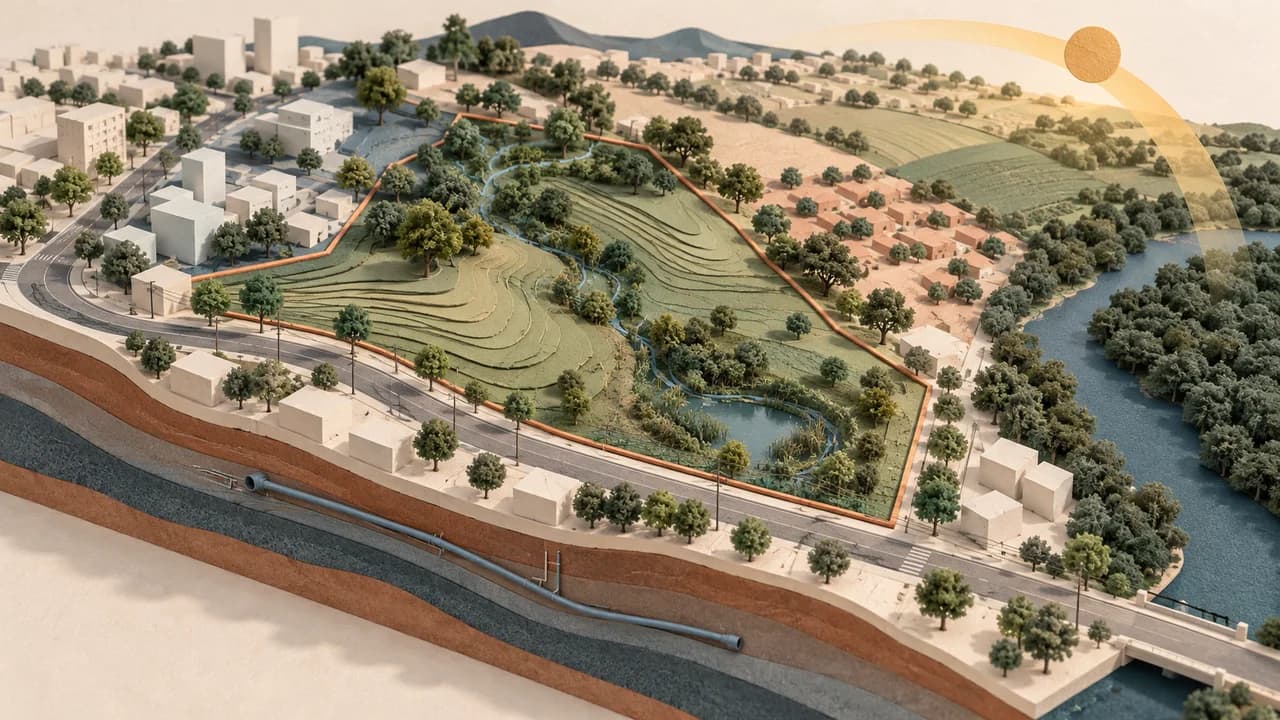

O levantamento do terreno para o TFG é a construção de uma base de decisão. Ele reúne limites, relevo, drenagem, acessos, infraestrutura, vegetação, orientação solar, ventos, usos do entorno e parâmetros urbanísticos em escalas compatíveis. O objetivo não é produzir muitas pranchas de diagnóstico, mas distinguir o que já se sabe, de onde veio cada dado e o que ainda precisa ser confirmado.
Mapas públicos, imagens aéreas e bases municipais ajudam a compreender o território, porém não substituem automaticamente uma planta cadastral, um levantamento planialtimétrico ou a verificação de campo. A precisão necessária depende da fase e da decisão. Uma leitura regional pode apoiar a justificativa da localização; uma implantação com cotas, recuos e níveis exige outra confiabilidade.
Comece pela identificação inequívoca da área
Registre endereço, município, coordenadas aproximadas, referências locais, inscrição cadastral quando disponível e fonte do perímetro usado. Não desenhe um polígono definitivo apenas com base em uma captura de tela. Muros, cercas, lotes fiscais e limites de propriedade podem não coincidir.
Se o TFG trabalha com uma área pública, gleba extensa, vazio urbano ou conjunto de lotes, declare a natureza do recorte. O “terreno de estudo” pode ser uma delimitação acadêmica maior que uma única matrícula, mas isso precisa estar explícito. A proposta não deve sugerir domínio, área exata ou viabilidade fundiária que não foi confirmada.
Monte uma ficha inicial com quatro perguntas: qual dado; qual fonte; em que data e escala; e para qual decisão ele será usado. Essa matriz evita combinar uma base regional com detalhes de implantação como se tivessem a mesma precisão.
Trabalhe do território para a parcela

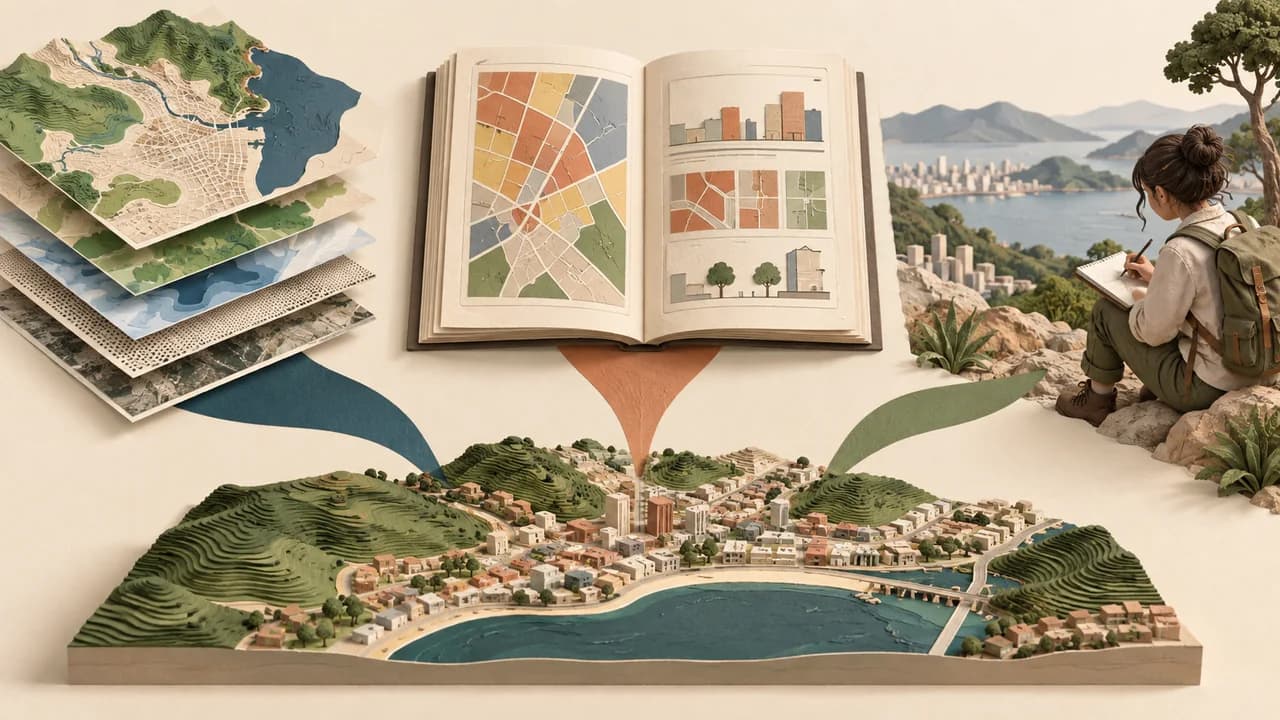

Organize a leitura em escalas. Na escala municipal ou regional, observe conexões, centralidades, rede ambiental, mobilidade e equipamentos. No bairro, avalie usos, gabaritos, cheios e vazios, fluxos, barreiras e serviços próximos. Na parcela, aprofunde dimensões, níveis, bordas, acessos, insolação, vegetação, drenagem e relações imediatas.
Os mapas municipais do IBGE podem apoiar a localização e a compreensão territorial. Consulte metadados, ano e finalidade do produto. Uma base municipal é valiosa para contexto, mas não deve receber a precisão de um levantamento feito especificamente no lote.
Quando usar dados geoespaciais, registre sistema de referência, projeção, escala ou resolução e data de acesso. Camadas com projeções diferentes podem parecer alinhadas na tela e gerar deslocamentos. Se o software reprojetou dados automaticamente, mantenha o sistema adotado no projeto e confira pontos de controle reconhecíveis.

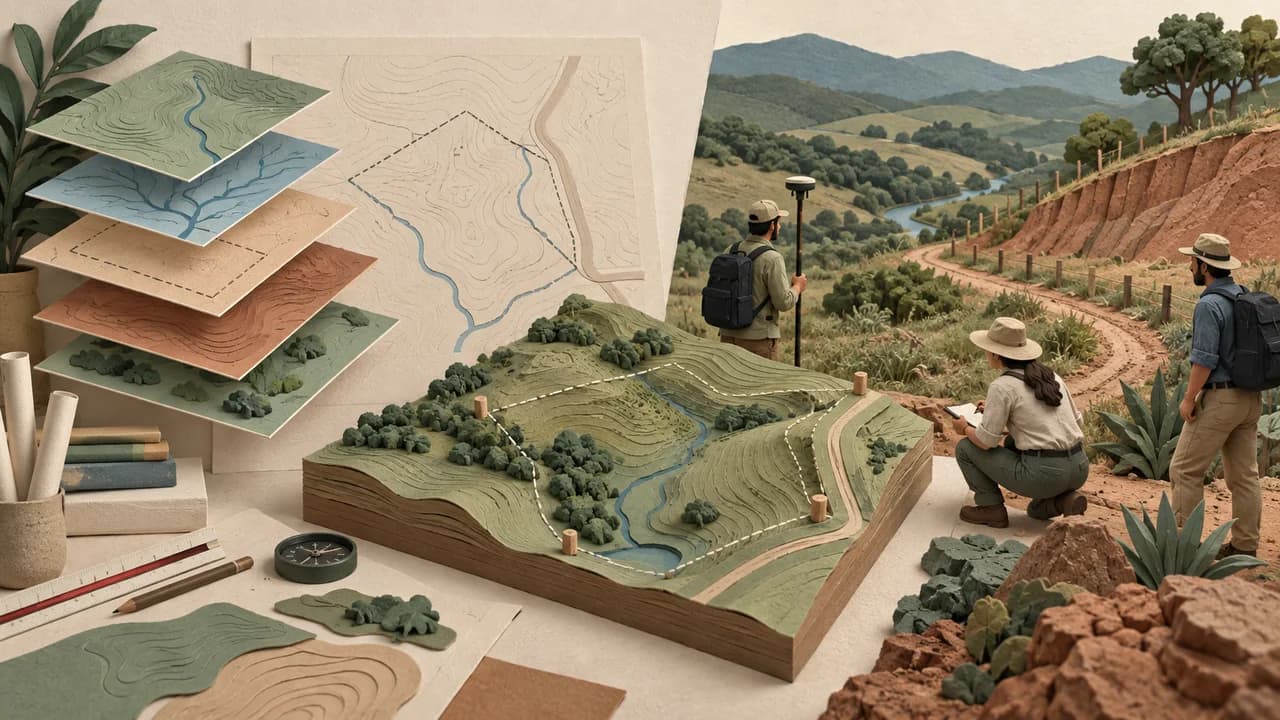

Separe fonte pública, regra urbana e campo
Cada origem responde a um tipo de pergunta. Bases cartográficas e geoespaciais ajudam a reconhecer território, relevo disponível, hidrografia, cobertura e redes. Legislação e documentos municipais informam zoneamento, parâmetros, áreas protegidas e procedimentos. A visita registra condições percebidas, usos atuais, acessos reais, ruído, sombras, barreiras e transformações ainda não refletidas na base.
| Camada | Fonte inicial possível | O que precisa ser conferido |
|---|---|---|
| Localização e contexto | Mapas oficiais e ortoimagens | Data, escala, resolução e atualização |
| Perímetro | Cadastro, planta, matrícula ou base municipal | Natureza jurídica e precisão do limite |
| Relevo | Modelo altimétrico, curvas existentes | Resolução, cotas locais e necessidade de topografia |
| Zoneamento | Lei, mapa e anexos vigentes | Alterações, parâmetros aplicáveis e interpretação municipal |
| Infraestrutura | Concessionárias, município e observação | Posição real, capacidade e condições de conexão |
| Vegetação e drenagem | Bases ambientais e visita | Espécies, porte, áreas protegidas e comportamento em chuva |
A plataforma oficial GeoInfo da Embrapa reúne informações geoespaciais produzidas pela instituição e explicita o acesso a metadados. Ela pode enriquecer a leitura ambiental e territorial conforme o tema, mas a pertinência, a escala e a atualidade de cada camada devem ser avaliadas.
Não transforme imagem aérea em levantamento cadastral
Imagens de satélite e serviços de mapas são ótimos para reconhecimento, comparação temporal e planejamento da visita. Elas podem ter defasagem, distorção, baixa resolução ou mosaicos de datas diferentes. Uma medida obtida na tela é aproximação, não prova do limite de propriedade nem garantia de dimensão construtiva.
Plantas disponibilizadas em apresentações, anúncios e relatórios também exigem cautela. Procure autoria, data, escala, referência espacial e finalidade. Se faltarem, use o material como indício e marque a incerteza. Não redesenhe uma linha em CAD e passe a tratá-la como dado preciso apenas porque ganhou espessura e cotas gráficas.
Para decisões que dependem de níveis, divisas, construções existentes ou locação, o levantamento técnico por profissional habilitado pode ser indispensável. No contexto acadêmico, declare quando a base é preliminar e quais informações seriam confirmadas em etapa executiva.
Leia relevo, água e solo como sistema
Curvas de nível não são decoração. Observe cotas altas e baixas, direção provável do escoamento, fundos de vale, talvegues, áreas planas e rupturas de declive. Compare essas leituras com drenagem oficial, sinais de erosão, bocas de lobo, canais, alagamentos relatados e marcas visíveis no campo.
Modelos digitais de elevação variam em resolução e podem representar copa de árvores ou coberturas, conforme o produto. Confirme o que a camada mede. Para um lote pequeno, uma grade regional pode ser insuficiente para decidir rampas ou patamares.
Informações de solo, geologia e risco apoiam hipóteses, mas não substituem investigação geotécnica para fundações ou estabilidade. No TFG, use-as para reconhecer condicionantes e justificar verificações futuras, sem afirmar capacidade de suporte ou solução construtiva sem dados adequados.
Confira legislação em versão vigente
Localize plano diretor, lei de uso e ocupação, código de obras, mapas e anexos. Registre número, data, alteração mais recente e fonte oficial. Parâmetros como uso permitido, coeficiente, taxa de ocupação, permeabilidade, gabarito, recuos e exigências de estacionamento precisam ser lidos em conjunto.
Não extraia um valor isolado de uma tabela sem verificar notas, zonas especiais, sobreposições e regras de transição. Áreas de preservação, patrimônio, aeroportos, rodovias, ferrovias, faixas de domínio e redes podem criar condicionantes adicionais.
Quando a interpretação depender de certidão, consulta prévia ou manifestação de órgão, indique isso. O TFG pode formular uma hipótese urbanística, mas deve diferenciar parâmetro confirmado de premissa acadêmica.
Faça uma visita orientada por lacunas
Vá ao local com mapa preliminar, lista de dúvidas e pontos de observação. Registre data, horário e condições climáticas. Fotografe acessos, bordas, vistas, vegetação, postes, drenagem, calçadas, travessias, usos, ruídos e barreiras; marque cada registro no mapa ou em sequência reconhecível.
Observe mais de um período quando o comportamento muda ao longo do dia. Fluxo escolar, insolação, comércio, trânsito e sensação de segurança podem variar. Não transforme uma visita curta em verdade permanente. Compare observação, relatos e dados disponíveis.
Respeite propriedade, privacidade e segurança. Não entre em área restrita nem fotografe pessoas identificáveis sem necessidade e autorização. Se um ponto não pôde ser verificado, registre a limitação em vez de completar com suposição.
Converta o levantamento em decisões rastreáveis
Para cada diretriz, mostre a evidência que a originou. Um acesso proposto pode responder à hierarquia viária, ao fluxo de pedestres e à diferença de nível. A preservação de uma borda pode decorrer de vegetação relevante e drenagem. A posição de um volume pode responder a insolação, ruído e relação com o entorno.
Evite diagnósticos genéricos que serviriam para qualquer terreno. “Valorizar a ventilação” é intenção; identificar direção predominante, obstáculos, aberturas e limitações é análise. Também evite determinar o partido antes do levantamento e escolher apenas dados que o confirmem.
O serviço de apoio para TFG em arquitetura ajuda a organizar diagnóstico e proposta quando as escalas ainda estão desconectadas. Na fase de narrativa técnica, o memorial de projeto pode transformar decisões rastreáveis em argumento coerente.
Uma boa base não elimina incertezas; ela as classifica. Separe dados confirmados, aproximações, hipóteses e verificações futuras. Quando fonte, data, escala e confiabilidade acompanham cada camada, o terreno deixa de ser pano de fundo e passa a orientar o projeto com responsabilidade.
