Analise ventilação natural no TFG como um percurso condicionado por clima, entorno, forma, aberturas e uso. Primeiro identifique direção, frequência e velocidade dos ventos nos períodos relevantes. Depois, desenhe onde o ar encontra pressão, por onde entra, quais ambientes atravessa e como sai. Compare alternativas de implantação e abertura, explicitando obstruções e possibilidade de controle. Esquemas qualitativos demonstram intenção; velocidades internas, taxas de renovação ou horas de conforto exigem cálculo, medição ou simulação compatível.
A ventilação pode cumprir funções diferentes: renovar o ar, promover resfriamento das pessoas pelo movimento do ar e remover calor acumulado. Essas finalidades não são equivalentes e devem ser relacionadas ao clima, à ocupação e à qualidade do ar externo.
Comece pelos ventos que coincidem com o uso

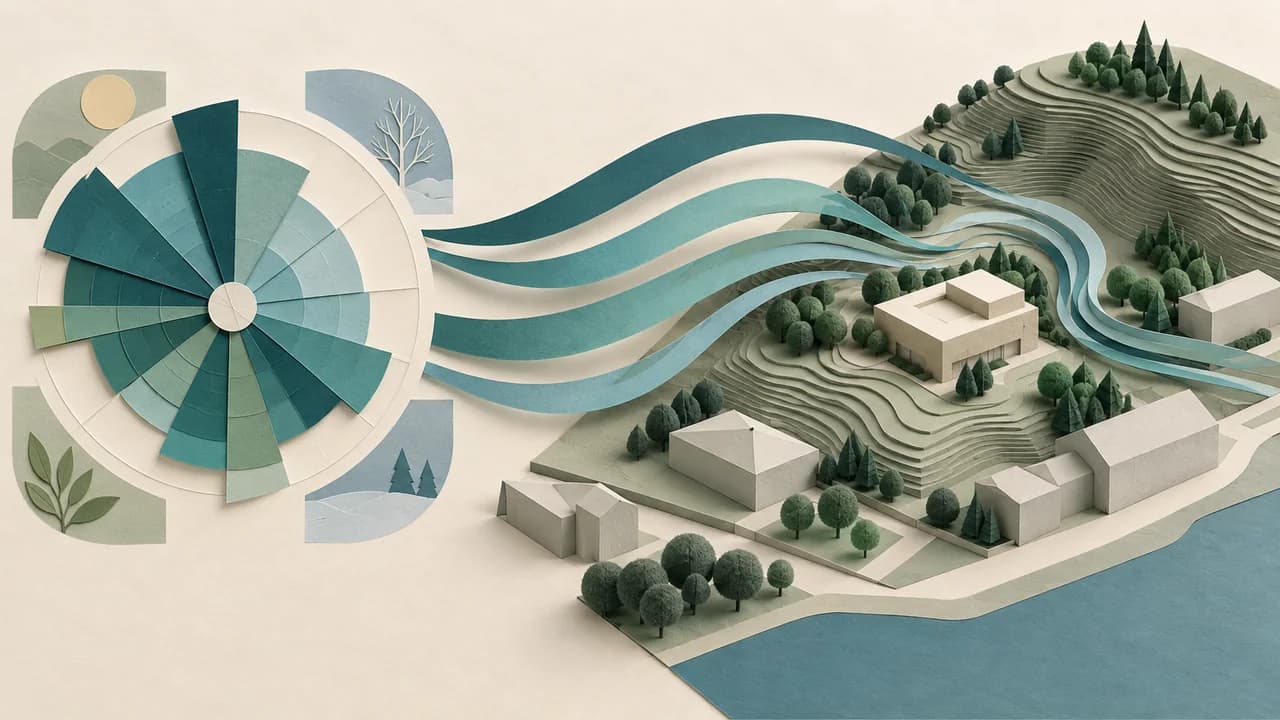

Use rosa dos ventos por estação e, se disponível, por horário. Uma direção anual predominante pode não representar as tardes quentes em que o edifício precisa de resfriamento. Registre estação meteorológica, período e altura de medição, e compare com o terreno. A presença de morros, edifícios, vegetação e corredores urbanos pode desviar ou reduzir o fluxo.
Mapeie também condições em que abrir não é desejável: chuva dirigida, poluição, fumaça, ruído, segurança ou temperatura externa extrema. Uma estratégia passiva precisa permitir controle pelo usuário e prever o que acontece quando as aberturas ficam fechadas.
O ProjetEEE descreve a ventilação natural como estratégia associada à renovação, ao resfriamento psicofisiológico e ao resfriamento convectivo, e observa que seu resultado depende de fatores como velocidade e direção do vento, área de abertura, obstáculos e cargas internas. A página também alerta que a ventilação não reduz a umidade do ar que entra; em clima quente e úmido, o benefício pode vir do movimento do ar, não de secagem.
Desenhe entradas, percurso e saídas em planta e corte
Em planta, identifique fachadas expostas, zonas de pressão, aberturas e barreiras internas. Em corte, verifique alturas, pé-direito, vazios, coberturas e diferença vertical entre entradas e saídas. Um único desenho com setas sobre a planta não demonstra o movimento tridimensional.
Para ventilação cruzada, o ar precisa encontrar entrada e saída conectadas por um percurso. Portas fechadas, divisórias, armários e corredores estreitos alteram esse caminho. Aberturas em fachadas opostas podem ser eficazes, mas fachadas adjacentes também podem funcionar conforme as pressões e a geometria. O ProjetEEE apresenta a ventilação cruzada na volumetria como relação entre implantação, volumes e fluxo externo.
Não assuma que somar áreas de janela resolve o problema. Importam a área efetivamente livre, a proporção entre entrada e saída, a posição vertical, o tipo de esquadria e a obstrução por tela, veneziana ou mobiliário. Declare se a área indicada é vão bruto ou abertura útil.
No efeito chaminé, diferenças de temperatura e altura geram movimento por empuxo. Represente a entrada baixa, o volume aquecido e a saída alta, mas reconheça que a força do efeito varia com temperatura, altura e resistência do percurso. Um átrio desenhado não garante fluxo suficiente; pode precisar de dimensionamento e estratégia de fumaça independente.
Compare alternativas em vez de provar a primeira ideia

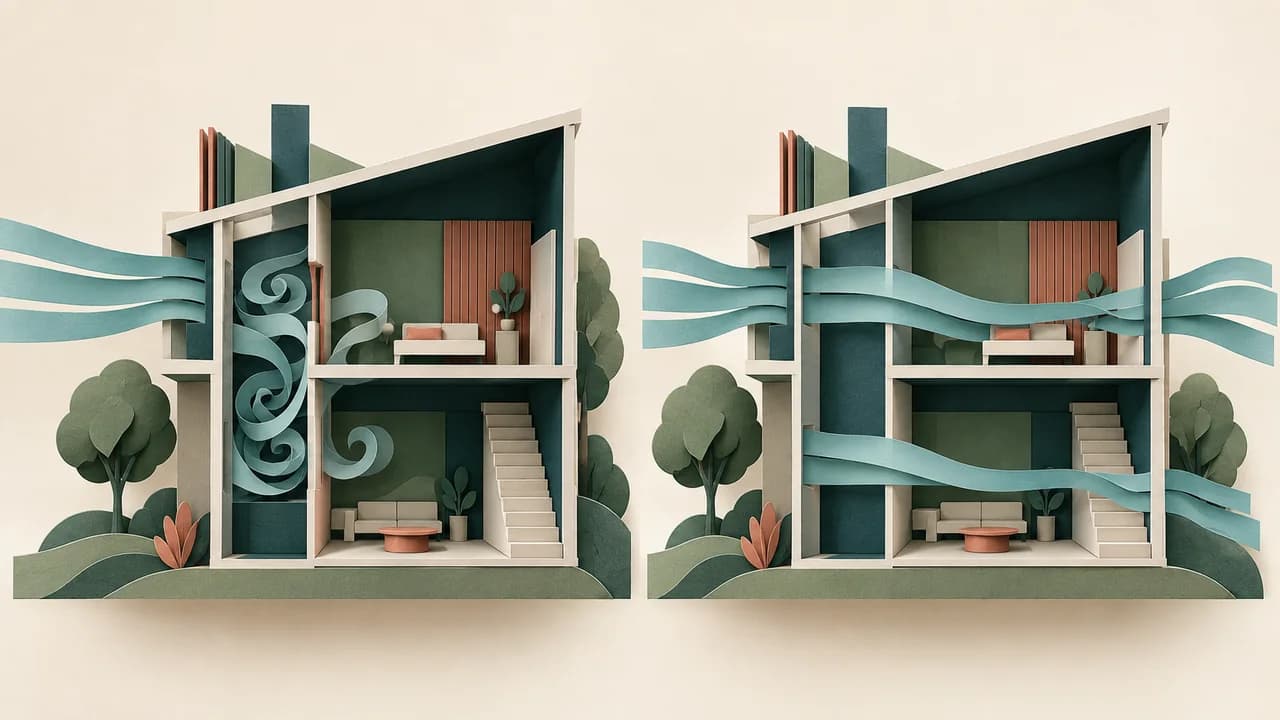

Monte duas ou três opções controladas: girar o volume, deslocar um bloco, abrir um pátio, reposicionar saídas ou modificar divisórias. Mantenha o mesmo vento de entrada e compare continuidade do percurso, zonas protegidas e possibilidade de controle. A análise ganha valor quando mostra por que uma solução supera outra sob premissas iguais.
Use esquemas com espessura ou intensidade apenas se houver base para isso. Setas maiores não representam velocidade calculada por si mesmas. Em estudo qualitativo, mantenha traço uniforme e use a geometria para indicar percurso. Se uma simulação gerar campos de velocidade, apresente escala, plano de corte, condições de contorno e malha.
Relacione a ventilação ao programa e à operação
Ambientes com ocupação intensa precisam de renovação compatível; espaços profundos podem exigir mais de uma zona; áreas com odores ou contaminantes não devem lançar ar para ambientes limpos. Cozinhas, sanitários, laboratórios e garagens possuem exigências próprias. Consulte as normas aplicáveis ao uso e não substitua ventilação sanitária ou exaustão específica por um esquema genérico.
Defina quem abre, quando e quanto. Uma janela alta inacessível, uma veneziana sem proteção de chuva ou uma abertura que compromete segurança pode permanecer fechada na prática. Integre comandos, telas, guarda-corpos, acústica e manutenção desde o anteprojeto.
Considere o conflito com luz e sol. Grandes aberturas favorecem passagem de ar, mas podem aumentar ganho térmico e ofuscamento. Brises, vegetação e elementos vazados alteram simultaneamente sombra e resistência ao fluxo. O desenho deve coordenar essas estratégias, não apresentá-las em pranchas independentes.
Escolha o nível de verificação que a afirmação exige
Um esquema baseado em dados de vento e geometria permite afirmar que o projeto cria um percurso potencial. Um cálculo simplificado pode estimar vazão sob condições definidas. Simulações de dinâmica dos fluidos detalham padrões, mas dependem de modelos, domínio, rugosidade, turbulência, malha e condições de contorno. Medições em túnel de vento ou protótipo respondem a outras escalas de validação.
Associe linguagem e evidência:
- “favorece” ou “cria potencial” para análise qualitativa coerente;
- “estima” para método simplificado com entradas declaradas;
- “simula” para resultado computacional com parâmetros documentados;
- “mediu” para dado obtido com instrumento, posição e período registrados.
Evite afirmar percentual de conforto ou redução de temperatura a partir de setas. Se a ventilação integra uma estratégia de conforto adaptativo, cite o modelo adotado e relacione temperatura, velocidade do ar, vestimenta, atividade e controle do usuário.
Apresente a cadeia completa na prancha
Organize a narrativa em dados climáticos, leitura do entorno, hipótese de implantação, percurso em planta e corte e comparação ou verificação. Indique norte, escala, condição do vento, aberturas e ambientes. Mostre o que foi mantido constante entre alternativas.
Inclua uma nota de limite: estação de referência distante, entorno simplificado, ausência de simulação ou condição de janela totalmente aberta. Essa informação ajuda a banca a interpretar o desenho no nível certo e indica quais etapas seriam necessárias para desenvolver o projeto executivo.
No fechamento, verifique se o ar atravessa os espaços que você afirma ventilar, se existe saída, se os usuários conseguem controlar o sistema e se a estratégia continua válida diante de chuva, ruído e segurança. A ventilação natural se torna argumento arquitetônico quando clima, forma, programa e operação aparecem conectados — e quando o TFG distingue potencial bem fundamentado de desempenho ainda não comprovado.
Observe também a profundidade dos ambientes e a posição das zonas ocupadas. Um fluxo que passa junto ao teto ou contorna a área de permanência pode renovar parte do volume sem produzir movimento útil na altura das pessoas. Em cortes e simulações, marque o plano em que a leitura foi feita. Se houver mezanino, pé-direito duplo ou mobiliário alto, inclua esses elementos no modelo, porque eles alteram o percurso.
Em edifícios com múltiplas unidades, não trate uma abertura comum como solução automática. Privacidade, transmissão acústica, fumaça e odores podem impedir conexões diretas. Pátios e átrios precisam ser avaliados quanto a retorno do ar e diferenças entre pavimentos. A estratégia ambiental deve respeitar compartimentação e segurança contra incêndio, que seguem requisitos próprios.
Por fim, organize os arquivos de estudo para que as alternativas permaneçam comparáveis. Nomeie orientação, condição do vento, estado das aberturas e versão da geometria. Se mudar o entorno, não compare o novo resultado com a versão anterior como se apenas a janela tivesse sido alterada. Controle das premissas é o que transforma imagens de fluxo em uma análise reproduzível.
